適用范圍與用途：

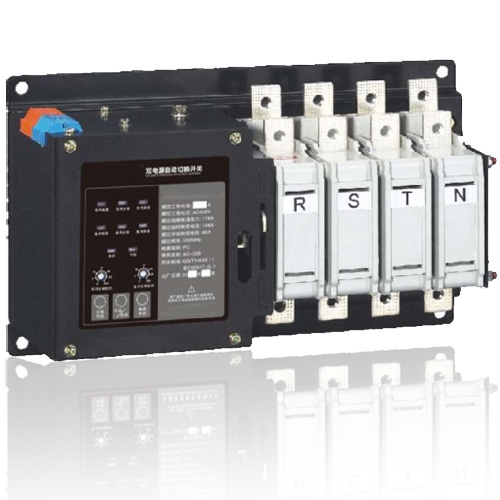

      PC級自動轉換開關電器(以下簡稱ATSE)適用于額定工作電壓交流400V，頻率50Hz的緊急供電系統。它符合GB14048. 1-2012、GB/T14048. 11-2016標準，同時符合《高層民用建筑防火規范》、《建筑設計防火規范》、《應急照明設計指南》和《民用建筑電氣設計規范》等。

      本產品主要用于國家規定的一-級負荷，廣泛適用于消防、郵電通訊、醫院、賓館、城市軌道交通、高層樓宇、工業流水線、電視臺等需要連續供電的重要場所。常、備電源可以是電網電源、自啟動發電機組、蓄電池組等。

控制器類型:空白、N (N型控制器)

開關位置: II-兩段式、III-三段式

控制方式: R (自投自復)、S (自投不自復) F (發電機)

開關極數: 2 (2P)、 3 (3P)、4 (4P)

額定電流: 16A、20A、25、32A、40A、50A、63A、80A、100A、 125A、 160A、 180A、200A、225A、 250A、 315A、 350A、 400A、 500A、 630A、 700A、800A

產品結構: Z(整體式)、F(分體式)

殼架等級額定電流: 125A、 250A、400A、630A、800A

產品代號:自動轉換開關電器

工作環境

周圍空氣溫度

運行環境溫度范圍為-25°C ~+70C，且24小時平均溫度值不超過+ 35°C。周圍空氣溫度高于+ 70°C或低于-25°C的用戶應與制造商協商。

安裝高度：安裝地點的海拔高度不超過2000m。用于更高的海拔時，要考慮到空氣的介電強度和冷卻作用有所下降，請與制造商協商。

大氣濕度：安裝地點的空氣相對濕度在周圍空氣溫度為+40°C時不超過50%，在較低溫度下可以有較高的相對濕度。

    例如:在某月的平均最低溫度為+20C時，該月的月平均最高相對濕度可達90%。對由于溫度變化而產生的凝露應采取適當的措施予以防護。

安裝條件

ATSE可以垂直或水平安裝在柜體內，特殊要求需特殊訂貨。

應安裝在無爆炸危險的介質中，且介質中無腐蝕金屬和破壞絕緣的氣體與導電塵埃。

應安裝在沒有雨雪侵襲的地方。

污染等級:安裝地點的環境污染等級為3級。

飛弧距離：在交流380V時飛弧距離為80mm。125A及 以下安裝時可以不考慮飛弧距離。

8產品的使用與維護

●手動轉換時需將控制器調節到手動模式，并使用隨產品提供的專用手柄操作，在自動狀態下禁止手動操作

●III段式N型產品手動操作說明:

I電源合閘:手動時，按下“兩路電源斷開”按鈕，兩路電源同時斷開，手柄按機構指示的方向操作至I電源窗口顯示“I”。

II電源合閘:手動時，按下“兩路電源斷開”按鈕，兩路電源同時斷開，按下“導向II電源”按鈕保持，同時手柄操按機構指示的方向作至II電源窗口顯示“I”。

●本產品可在85%Ue~110%Ue電壓下可靠工作。產品在安裝接線時，應嚴格區分進出線端及N極，中性線不得共用。

●嚴禁在超出正常使用條件的情況下使用本產品，例如有持續的水汽或凝露而無相應的防范措施，有可燃或腐蝕性粉塵，無SCPD配合或預期短路電流超出范圍，電壓超高或超低，電流超過額定電流,海拔超高等。

●因線路或負載故障引起保護電器斷開，應首先排除故障，再給負載通電。

產品在使用過程中應定期(如每運行三個月)進行一般性檢查，手動或自動轉換電源一次，以檢查產品是否正常。

●本裝置只能由專業人員安裝、調試與維護。

●未按說明書要求操作所造成的一切損失，制造商將不承擔責任。

●手動操作前，需將控制器調為手動模式。

●安裝、調試與維護前必須切斷本裝置的兩路總電源(有源消防控制信號可能造成電擊,必須確認斷開)。

●使用環境超出產品相關標準規定時，會影響產品功能和性能，應具體考慮，增加防護措施。

●產品應可靠接地或做好相關等電位保護措施。

●產品具備連鎖機構，禁止使用除配備手柄外的工具進行手動操作或非正規手動操作。

●用戶應依據產品說明書根據現場使用情況調整產品設置。

10訂貨須知

● N型產品僅有III段式整體式，默認有發電機啟動接口，如需電網-發電機模式，無需選配F型。

●默認分體式產品線束為1.8米如需其他長度需走特殊合同評審定制。

●N型產品和選配通訊功能，需走特殊合同評審定制。
