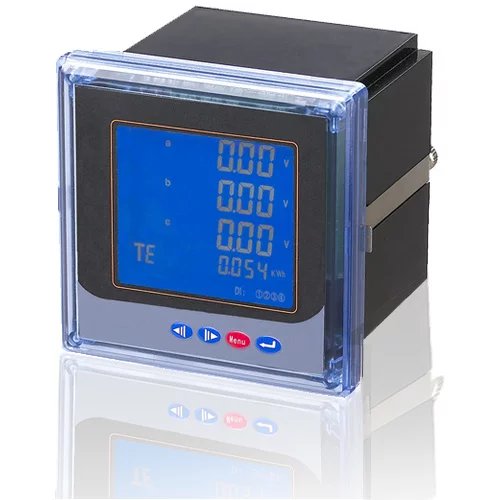

多功能液晶電力儀表
閱讀次數：1911 發布時間：2020-10-28
主要功能：
可測量三相電壓、三相電流、零序電流、三相有功/無功/視在/功率因數頻率等三十余項基本電參量，電能計量功能 電壓、電流諧波測量，2路開關量輸入，標配1路RS485通訊接口，Modbus協議， 可插拔端子、安裝方便，可擴展2路繼電器輸出。
主要功能：
※ 高準確測量有功電能。有功電能一級
※ 提供LCD液晶7+1位顯示（帶背光）
※ 無脈沖輸出，符合DIN43864標準
※ LED指示脈沖輸出
※ 可現場按鍵設置參數
※ 提供多種模式的復費率計費功能
※ 歷史電度統計功能
※ 具備時鐘功能
※ 標配一路RS485、Modbus通訊接口
※ 35mmDIN 標準導軌安裝，符合DINEN-50022標準
性能指標：
執行標準 | GB/T17215.321-2008 IEC62053-21 | 通訊速率 | 2400/4800/9600bps |
準確度 | 有功電度1級 | 通訊地址 | 1-247 |
工作電源 | AC 220V,單相供電時RS485不工作，功耗＜2W | 電壓脈沖輸出 | ＞80ms，1000imp/kwh |
啟動電流 | 0.4Ib直接接入;0.2Ib經互感器接入 | 快速脈沖群抗干擾度 | IEC61000-4-4，Level4 |
輸入頻率 | 50Hz | 浪涌抗干擾度 | IEC61000-4-5，Level4 |
絕緣性能 | 工頻交流電壓2KV，沖擊電壓6KV | 靜電抗干擾度 | IEC61000-4-2，Level4 |
額定輸入 | AC 220V/5A | 標準工作溫度 | -10℃~45℃ |
測量范圍 | 電壓0.8Un~1.2Un,電流63A以下 | 極限工作溫度 | -20℃~55℃ |
通訊端口 | RS485 | 存儲溫度 | -25℃~70℃ |
通訊協議 | Modbus | 相對濕度 | 5%-95%（無凝露） |
