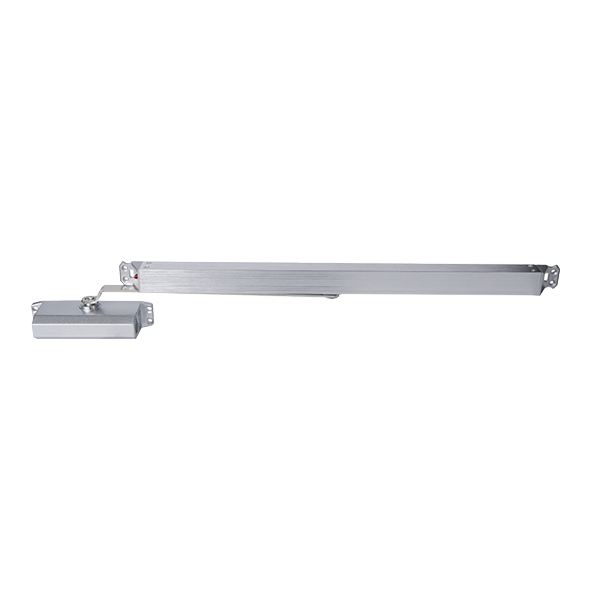

電動閉門器由電動閉門器主體和導向槽組成。主體安裝于門框?qū)虿郯惭b于門扇。電動閉門器主要由外殼、彈簧、棘輪、電磁鐵、轉臂、導軌等組成，結構比較復雜，零部件超過60多種，如果連桿、撥片等剛性無法保證，剛?cè)菀鬃冃位蚩ㄗ枭踔辽⒓堋?/p>

產品特點

1.內置監控模塊，無需針對系統外配輸入輸出模塊。

2.錯搭保護，防止現場總線錯接AC220V+20%造成產品損壞。

3.閉門模式可設，可設置為延時關門或立即關門模式。

4.掉電關門功能，總線或電源掉電自動關門。

5.手動關門功能，設置手動關門按鍵。

6.鋁合金外殼，外形美觀。

7.開門角度可調，手拉門0～150°，手推門0～120°。

技術特性

安裝方法

1.安裝在鋼質門上需預埋加強鋼板，木質門上可直接安裝。拉門面（背火面）安裝、推門面（迎火面）安裝詳見圖3和圖4，特殊安裝需聯系廠家。拉門面左右判定：人站門外，左手拉門為拉門面左開，否則為右開。推門面左右判定：人站門里，左手推門為推門面左開，否則為右開。

2.安裝前需切斷回路電源，并確保接線準確無誤。

3.安裝前需進行絕緣測試，總線間及總線對地絕緣電阻應大于20M，嚴禁安裝后進行絕緣測試。

4.安裝好后，調節滑槽內的定位器的位置可設定門的開門角度，具體方法見附錄。

5.安裝好后，調節閉門開關的位置，將門關閉到位后，將開關移到滑塊的上方，用螺絲刀把開關上的螺絲擰緊在滑槽上。

布線要求

1.通訊總線宜選用RVS-2×1.0mm2或1.5mm2阻燃或耐火雙絞線。

2.電源線宜選用BV-2×1.0mm2或1.5mm2耐火線；穿金屬管或阻燃管敷設。

注意事項

1.閉門器按門重、門寬、左右及推拉方式的不同進行選型及安裝。

2.閉門器開門檢測時間1s后自鎖，手動閉門信號需保持1s以上，保證不卡門。

3.閉門器中有感磁器件，不應安裝在有強磁場作用的地方。
